Projekt Industrievermessung im Master Vermessung

Die Industrievermessung ist im Master Studiengang profilgebender Inhalt. Anhand eines praktischen Projektes welches Planung, Messung und Auswertung beinhaltet wird das Thema Industrievermessung und Qualitätssicherung realitätsnah vermittelt.

Projektaufgabe:

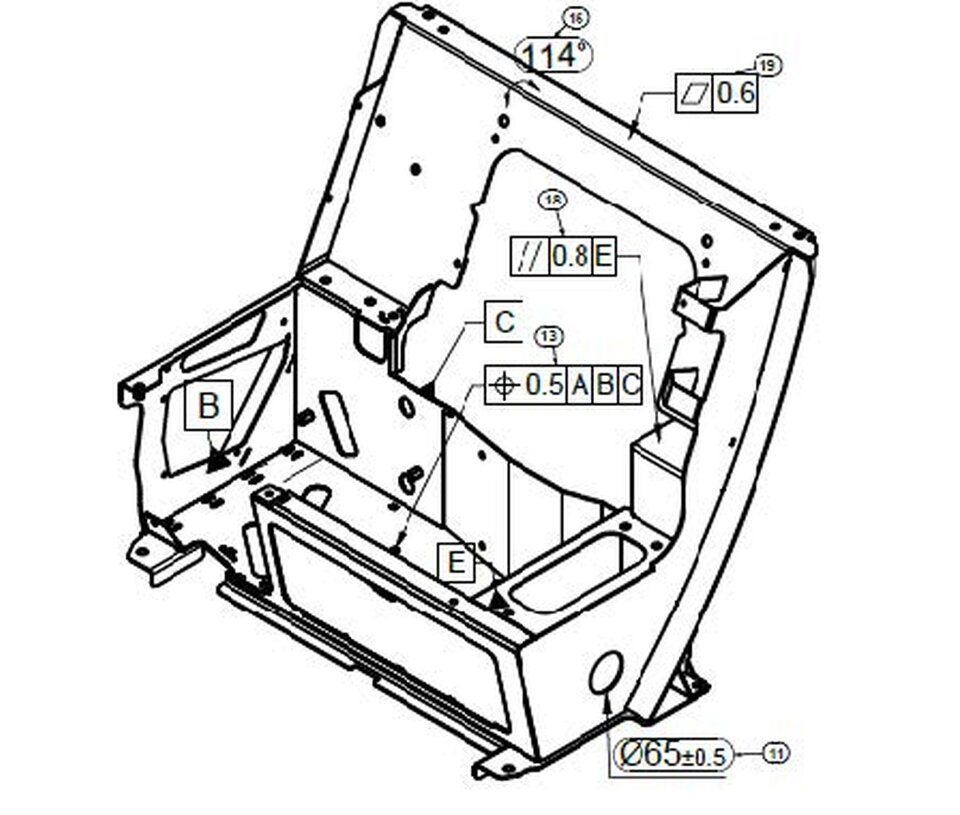

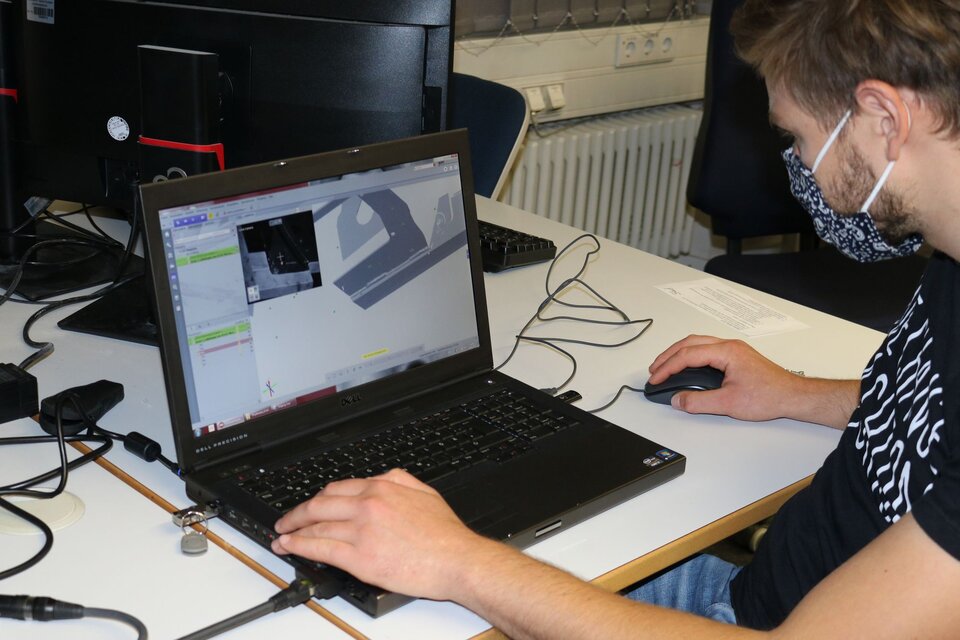

Ein Werkstück soll nach einem vorgegebenen Prüfplan auf seine Richtigkeit geprüft werden. Dazu muss das Objekt zuvor hochgenau vermessen werden, dies geschieht mit dem kombinierten Einsatz von Einzelbildphotogrammetrie (GOM TRITOP) und Streifenprojektion (GOM ATOS). Aufzunehmen ist die Unterkonstruktion einer PKW-Sitzbank (ca. 0.9 x 0.8 x 0.7 [m]). Für den Soll-Ist-Vergleich des Werkstücks liegt ein CAD-Modell vor. Die Auswertung der Messungen sowie die Überprüfung findet in GOM ATOS bzw. GOM Inspect statt.

Einzelbildphotogrammetrie / GOM TRITOP

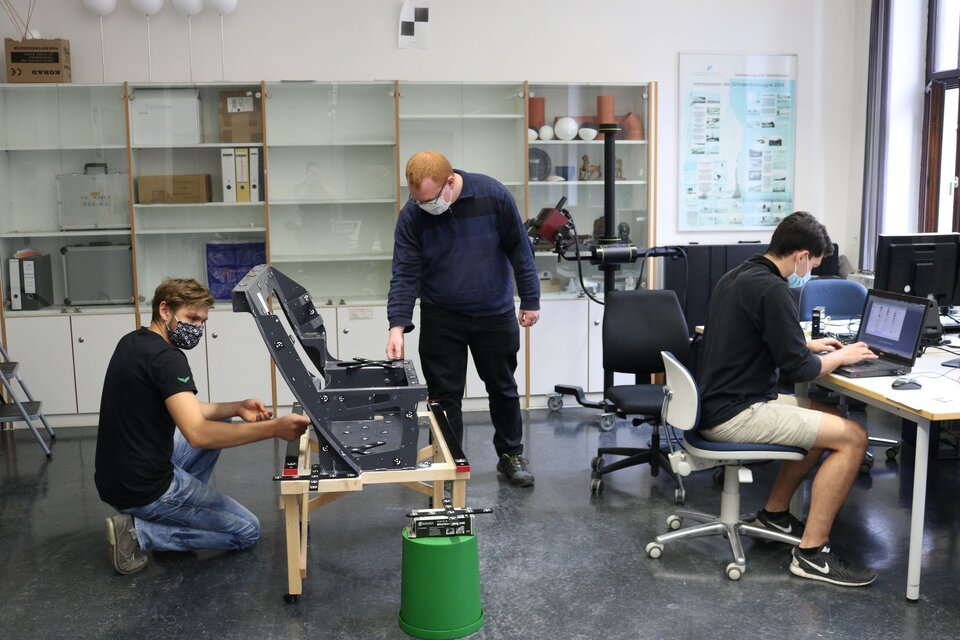

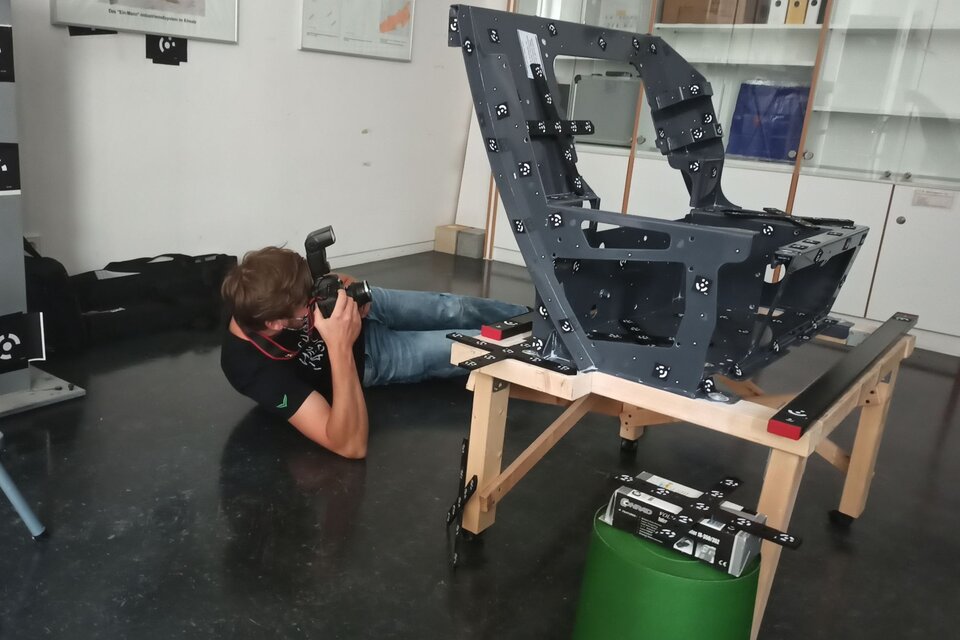

Im ersten Schritt wird ein Netz aus uncodierten Festpunkten auf dem Messobjekt geschaffen, die als Rahmennetz für die im zweiten Schritt folgende ATOS-Messung benötigt wird. Umgesetzt wird dies mit dem Photogrammetriesystem GOM TRITOP. Codierte Zielmarken, Maßstäbe und Zielkreuze dienen zur photogrammetrischen Berechnung der Kamerapositionen.

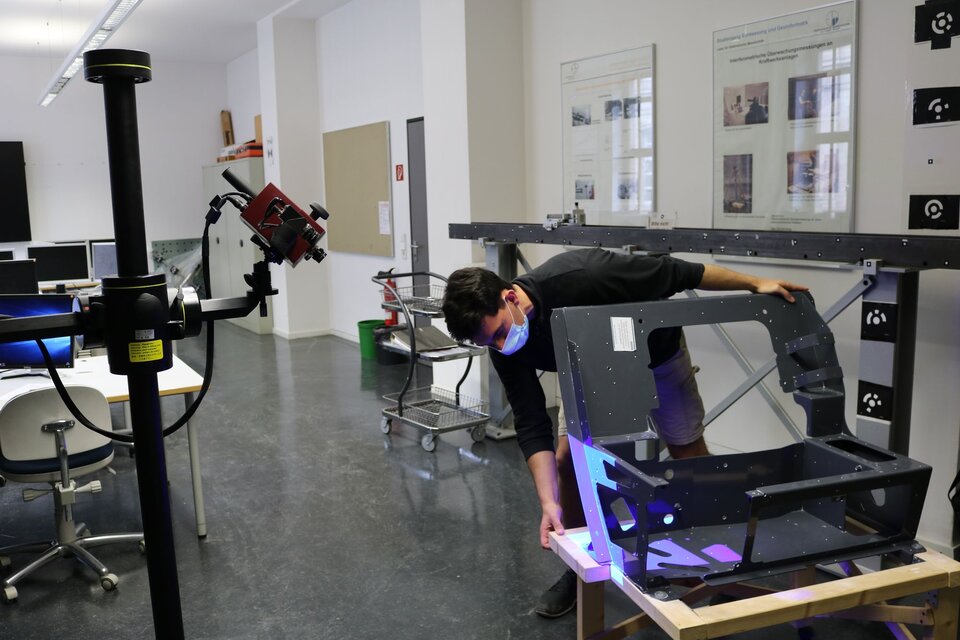

Streifenprojektion / GOM ATOS

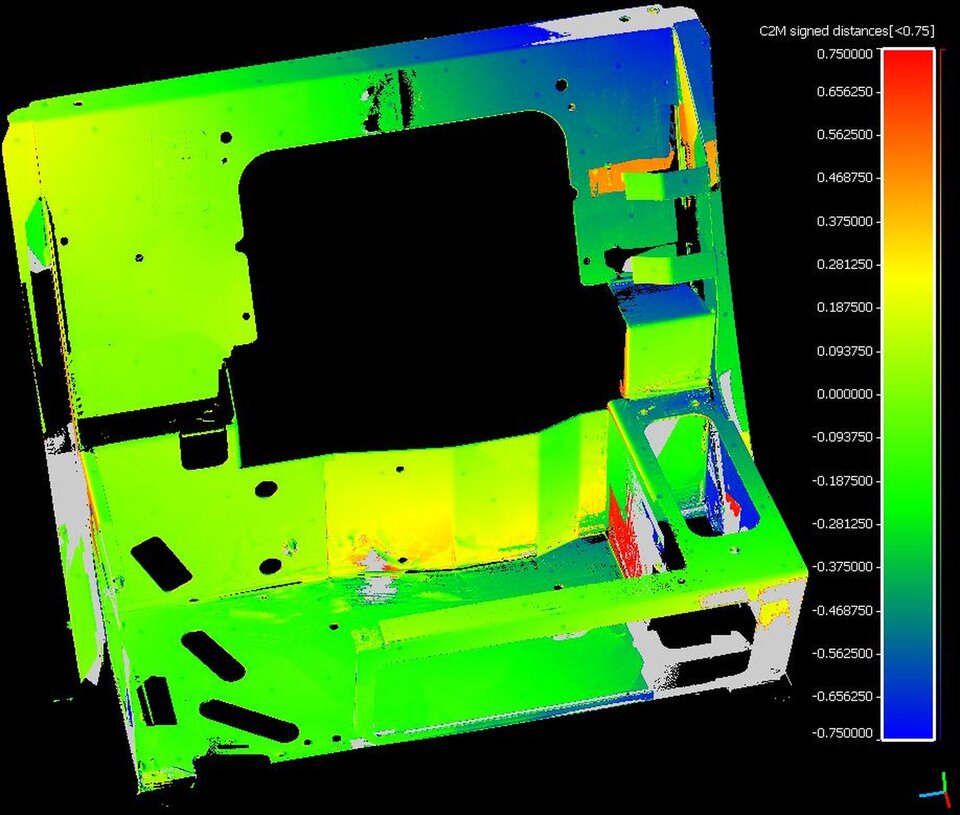

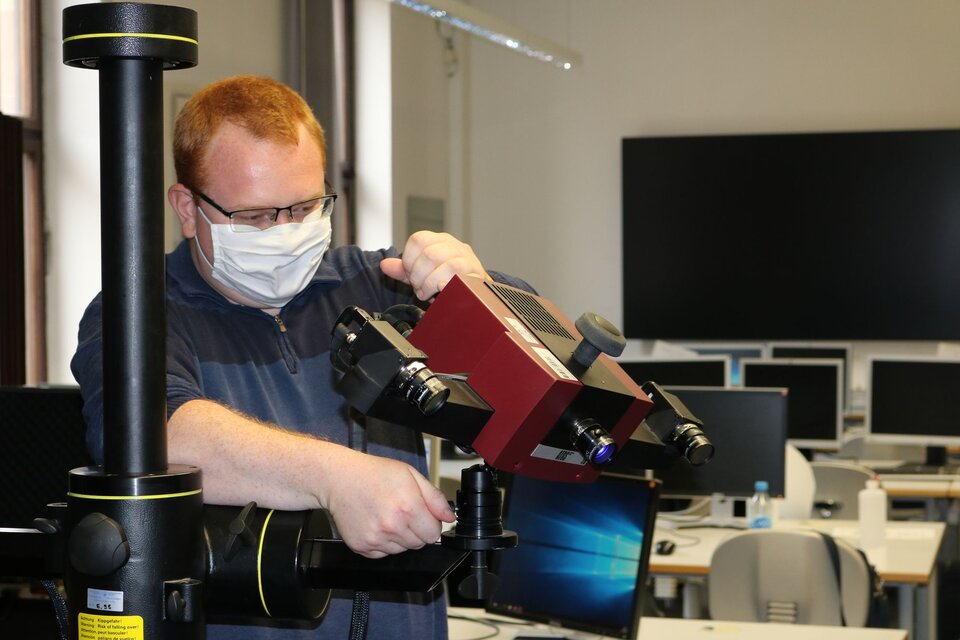

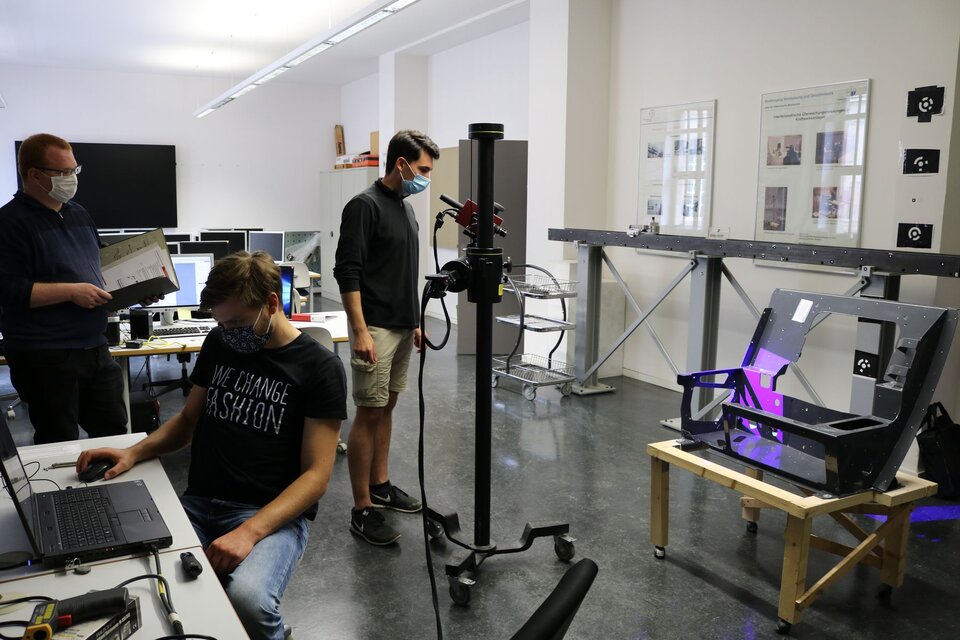

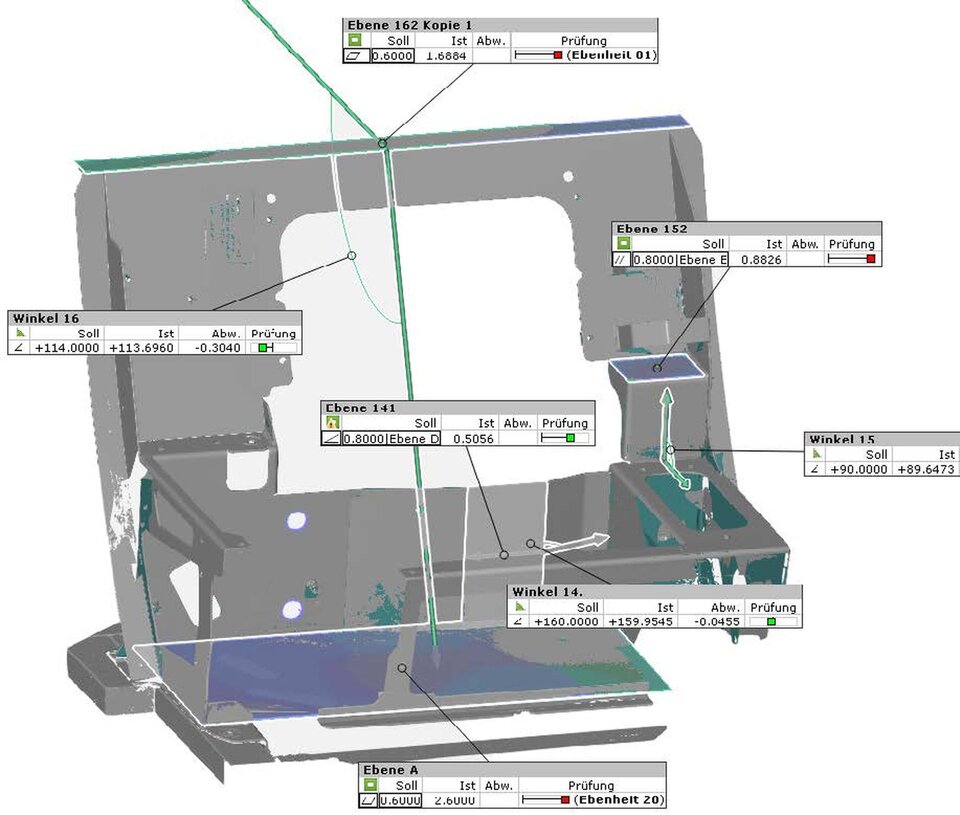

Mit Hilfe des zuvor bestimmten Festpunktnetzes wird mit der ATOS-Aufnahme das Werkstück selbst vermessen und eine flächendeckende Punktwolke des Werkstücks erzeugt. Nach einer Vermaschung folgt die Erstellung eines 3D-Modells, sowie die Modellierung der zu prüfenden Elemente (z.B. Bohrungen, Ebenen, etc.). Anschließend können SOLL-IST-Vergleiche laut vorgegebenem Prüfplan erfolgen (Winkel, Abstände, Positionen zu Referenzelementen etc.).

​​​​​​​Ergebnis

Das vorgegebene Werkstück wird nach den Vorgaben des Prüfplans kontrolliert, sowie Berichte und Grafiken erstellt.
Die Erfahrungen bei der Messung und Auswertung werden in einem anschließenden Projektbericht diskutiert.
