TempSchall

Die Anforderungen an die Luftschalldämmung von Außenbauteilen sind in DIN 4109-1 definiert. Die Anforderung richtet sich nach Raumnutzung und nach dem Außenlärmpegel. In der Neufassung der DIN 4109-2 wurde eine zusätzliche explizite Berücksichtigung des Außenlärmpegels in der Nacht eingeführt. Ist der Außenlärmpegel in der Nacht um nicht mehr als 10 dB niedriger als am Tag, erfolgt die Auslegung des Schallschutzes über den maßgeblichen Außenlärmpegel in der Nacht plus einem Zuschlag von 10 dB zur Berücksichtigung der erhöhten nächtlichen Störwirkung in Schlafräumen.

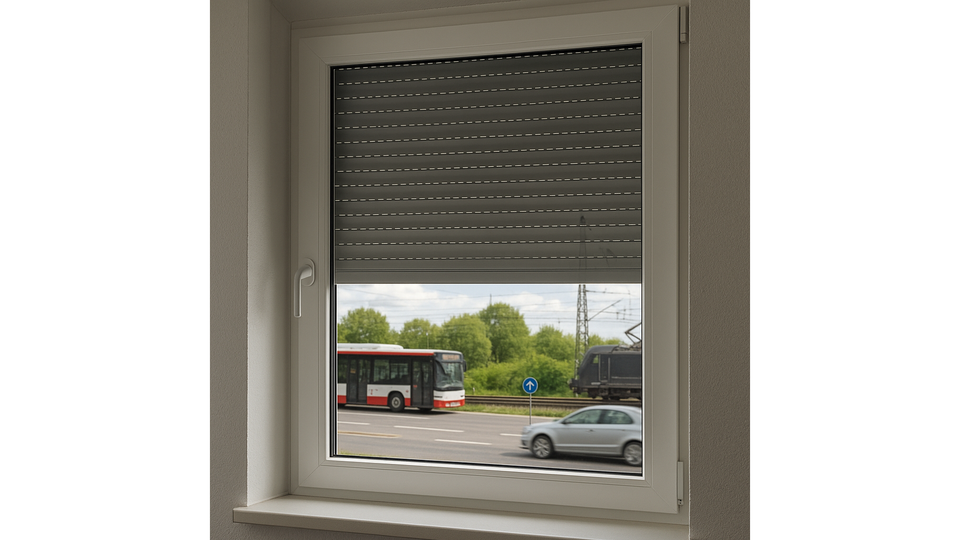

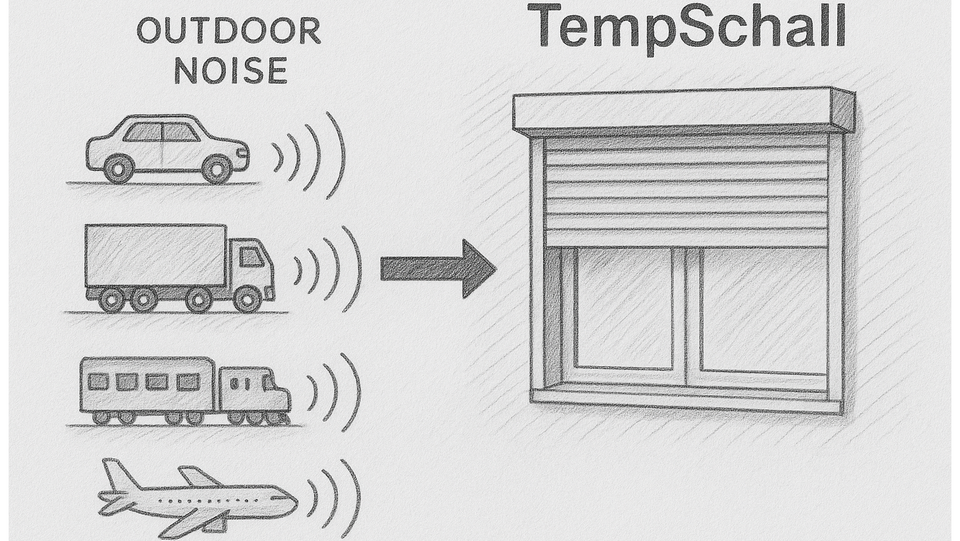

Durch einen außenliegenden, geschlossenen Abschluss (Rollladen, Fensterladen) kann die Schalldämmung eines Fensters signifikant verbessert werden. Hierdurch wird auf aufwändige Zusatzmaßnahmen am Fenster selbst verzichtete, so dass ein verbesserter Schallschutz in der Nacht bei Schlafräumen kostengünstig nachgewiesen werden kann.

Inwieweit kann der nächtliche Schallschutz durch außenliegende Abschlüsse verbessert werden? Welche Parameter bestimmen die Höhe der Verbesserung? Kann die Verbesserung aus den Konstruktionsmerkmalen des außenliegenden Abschlusses bestimmt werden. Wie können die Ergebnisse normativ umgesetzt werden?

Mittels experimentelle (Messungen im Fensterprüfsand nach DIN EN ISO 10140) und numerische Untersuchungen (Finite Elemente Modelle) zur Luftschalldämmung von Fenstern in Verbindung mit außenliegenden Abschlüssen soll einerseits ein Bauteilkatalog mit erarbeitet werden, andererseits werden die Grundlagen zum Verständnis der schalltechnischen Zusammenhänge erfasst. Mit diesen Daten kann dann ein Berechnungsmodell zur Berechnung der resultierenden Schalldämmung von Fenstern mit außenliegendem Abschluss erarbeitet werden. Mit damit generierten Einzahlwerten (bewertete Schalldämm-Maße) soll dann der erforderliche Nachweis des Schallschutzes erbracht werden.

Mit den Ergebnissen sollen im Bauteilkatalog der DIN 4109 Daten für den rechnerischen Nachweis des Schallschutzes gegenüber Außenlärm unter Berücksichtigung von außenliegenden Abschlüssen zur Verfügung gestellt werden. Weiterhin soll eine einfache handhabbare Berechnungsvorschriften erarbeitet werden, die dann normativ in DIN 4109 umgesetzt wird.
